主要技術參數 |
|
|
設備名稱 |

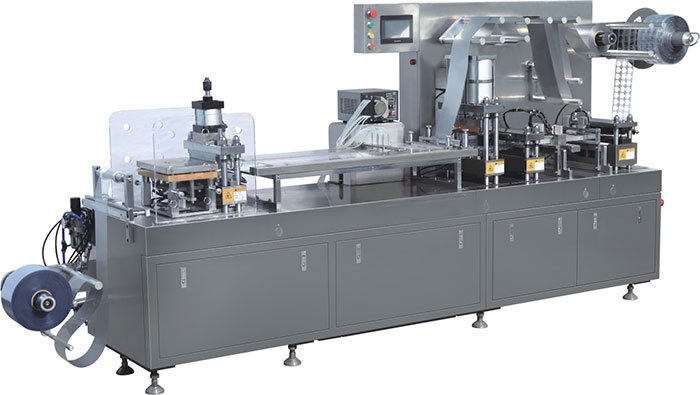

液體包裝機 |
|
設備型號 |
YL-260 |
|
主要技術參數 |
生產能力:15-20次/分 |
|
使用包裝材料及規格 |
鋁箔：寬260mm 厚0.02-0.05mm；藥用pvc最大寬260mm 厚0.25-0.65mm |
|
行程可調范圍 |
50mm - 160mm |
|
包裝效率 |
(視包裝物面積而定) |
|
包裝范圍 |
適用于食品、藥品、化妝品、醫療器械等類。 |
|
主要功能 |
行程可調裝置 模具壓板定位裝置 對版加熱裝置 伺服牽引 成品沖切輸出 |
|
最大成型深度 |
25 |
|
最大成型面積（mm2) |
250×150×25mm |
|
電源規格 |
三相380V 50Hz-60Hz |
|
總用電功率（kW） |
9KW |
|
壓縮空氣壓強（MPa) |
0.6-0.8MPa |
|
壓縮空氣耗量（m3/h) |
≥1m3/min |
|
冷卻水耗量（m3/h) |
制冷循環冷卻水 |
|
噪聲（dB) |
60-70dB |
|

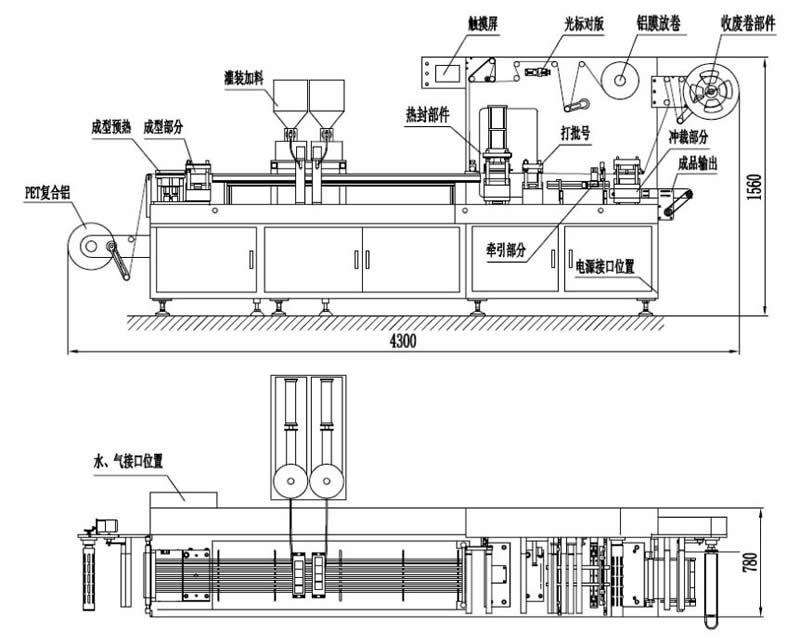

外形尺寸（L×W×Hmm) |
4500×900×1650mm |
|
重量 |
1500kg |
|
YL-260液體包裝機電器配置清單 |
||||
|
序號 |
產品名稱 |
規格及型號 |
制造產地 |
備 注 |
|
1 |
PLC可編程控制器 |
H3U-2416MT-XA |
匯川 |
|
|
2 |
擴展模塊 |
GL10-0016ETN |
匯川 |
|
|
3 |
溫度模塊 |
AX6 |
唐盛 |
|
|
4 |
變頻器 |
MD200 |
匯川 |
|
|
5 |
觸摸屏 |
IT7070S |
匯川 |
|
|
6 |
開關電源 |
100-24 |
臺彎明緯 |
|
|
7 |
固態繼電器 |
40DA |
美格爾 |
|
|
8 |
伺服電機 |
0.75KW |
匯川 |
|
|
9 |
編碼器 |
360Pr |
韓國奧托尼克斯 |
|
|
10 |
小型繼電器 |
DC24V/2P |
法國施耐德 |
|
|
11 |
接近開關 |
PRE12-2DN |
韓國奧托尼克斯 |
|
|
12 |
光電開關 |
BJ50-BDT |
韓國奧托尼克斯 |
|
|
13 |
按鈕 |
急停 |
韓國奧托尼克斯 |
|
|
14 |
按鈕 |
旋鈕和平鈕 |
韓國奧托尼克斯 |
|
|
15 |
組合開關 |
4P/60A |
國產 |
|
|
16 |
斷路器 |
4P/32A |
法國施耐德 |
|
|
17 |
斷路器 |
1P/20A |
法國施耐德 |
|
|
18 |
斷路器 |
1P/5A |
法國施耐德 |
|
|
19 |
放大板 |
G2R-B |
國產 |
|
|
20 |
報警器 |
DC24V |
國產 |
|
|
21 |
|
|
|
|
|
22 |
|
|
|
|
|
裝 箱 清 單 |
||||
|
序號 |
名 稱 及 規 格 |
單位 |
數量 |
備 注 |
|
1 |
YL-260液體包裝機 |
臺 |
1 |
|
|
2 |
搖手柄 |
只 |
1 |
|
|
3 |
銅絲刷、鋼絲刷 |
把 |
各1 |
|
|
4 |
滾輪 |
只 |
1 |
|
|
5 |
滾針:5×45 |
只 |
18 |
|
|
6 |
鋼絲鉗、尖嘴鉗 |
把 |
各1 |
|
|
7 |
螺絲刀“一字”、“十字” |
把 |
各1 |
|
|
8 |
內六角扳手:4、5、6、8、10、12、14mm |
把 |
各1 |
|
|
9 |
活動扳手:8寸、10寸 |
把 |
各1 |
|
|
10 |
壓力油壺 |
只 |
1 |
|
|
11 |
小油石 |
粒 |
1 |
|
|
12 |
成形密封圈 |
只 |
3 |
|
|
|
|
|
|
|
|
|
技 術 文 件 |
|
|
|
|
1 |
YL-260液體包裝機說明書 |
份 |
1 |
|
|
2 |
產品出廠合格證 |
份 |
1 |
|
|
3 |
變頻調速器說明書 |
份 |
1 |
|
